上海雷磁儀器廠淺析利用傳感器分析技術、單片機控制技術及系統集成技術,研制了一種新型便攜式智能多參數水質分析儀及其應用系統。便攜式智能多參數水質分析儀集成有定位、傳感器檢測、控制、顯示等模塊,可同時檢測水溫、pH、溶解氧、電導率、濁度、氨氮、COD 等水質參數,測量精度高,穩定性好；內置高性能鋰電池,交／直流雙系統供電,續航時間超過10 h ；集成度高、體積小、總質量小于 8 kg,便于攜帶。應用系統人機交互界面友好,可同時與若干臺便攜式智能多參數水質分析儀進行配網連接,實現多任務并行處理及分析儀管理功能。便攜式智能多參數水質分析儀及其應用系統實現了高度集成、便攜化、低功耗、可靠及準確測量,具有操作簡單、分析快速、環境友好、無二次污染的特點,適用于水質應急監測、區域水質網格化布點監測及實驗室檢測等。

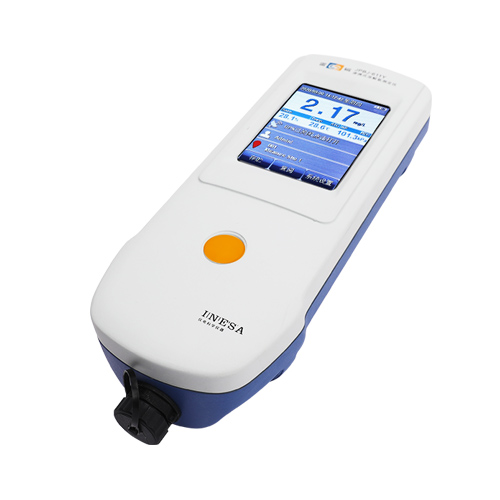

上海雷磁JPBJ-611Y便攜式溶解氧測定儀便攜式智能多參數水質分析儀采用系統集成架構,融入便攜、輕巧的設計理念,控制模塊、傳感器模塊、無線數據傳輸模塊、雙系統供電模塊、定位模塊以及顯示屏、串口、實時時鐘等外圍電路均集成在可手提的防水便攜箱內,封裝成獨立、便攜的分析儀控制主機。

便攜式智能多參數水質分析系統的結構示意圖,包括多個分別設置于各待測區域內的便攜式智能多參數水質分析儀、與各個水質分析儀連接的無線數據傳輸模塊、遠程管理終端。遠程管理終端與無線數據傳輸模塊連接,用于接收并存儲通過無線數據傳輸模塊傳回的水質數據和當前位置信息,水質分析儀與無線數據傳輸模塊配合實現儀器遠程管理功能。遠程管理終端存儲數據量大,至少可存儲一年的數據信息?？蛇x配服務器端管理軟件系統,實現互聯網自由查詢水質監測數據,手機端實現實時查看等功能；該儀器體積小、重量輕、便于攜帶移動；可實現無人值守水質自動在線連續監測；可安裝在支架上；針對河道安裝各種工況及實驗室檢測,提供相應的安裝附件,方便儀器在各種工況下的快速部署為適應水質監測多樣化的應用需求,便攜式智能多參數水質分析儀設計了多種場景的應用,配套輔助配件,實現突發水質污染事件的便攜應急監測、突發水質污染事件的短周期在線自動監測、區域水質網格化監測及水樣的實驗室檢測等多種場景的應用。設計了一種便攜式智能多參數水質分析儀及其應用系統,介紹了基于電極法的水質分析儀的硬件結構、基本原理、操作軟件和應用系統。便攜式智能多參數水質分析儀采用集成架構,包括定位、傳感器檢測、控制、顯示等模塊,可同時檢測水溫、pH、溶解氧、電導率、濁度、氨氮、COD 等多種水質參數,操作軟件人機交互界面友好；采用單片機技術,雙系統供電,解決了功耗、準確性、穩定性等方面的問題。應用系統可同時與若干臺便攜式智能多參數水質分析儀進行配網連接,實現多任務并行處理及分析儀管理功能。該儀器及其應用系統可以使用戶／管理人員及時知曉當前位置的水質情況,使得水質監測省時省力,符合實際應用需要。此外,還設計了多種配套輔助配件,分析儀及其應用系統搭配配套輔助配件,拓寬了產品的應用場景,充分發揮了分析儀的應用價值。
