溶解氧電極的構造和極化過程
點擊: 次 時間:2019-11-07 16:52

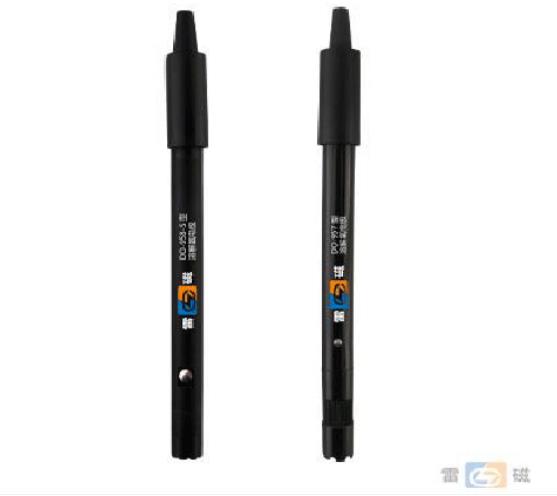

溶解氧電極可以用來測量現場或?qū)嶒炇覂?nèi)被測樣品水溶液內的溶氧含量。溶解氧電極用一薄膜將鉑陰極， 銀陽極，以及電解質與外界隔開，一般情況下陰極幾乎是和這層膜直接接觸的。氧以和其分壓成正比的比率透過膜擴散，氧分壓越大，透過膜的氧就越多。當溶解氧不斷地透過膜滲入腔體，在陰極上還原而產生電流，此電流在儀表上顯示出來。由于此電流和溶氧濃度直接成正比，因此校正儀表只需將測得的電流轉換為濃度單位即可。
溶解氧電極的構造
溶解氧電極是一個電化學電池，由鑲嵌在絕緣材料上的銀極和金極構成。銀極為陽極，一般制成圓環狀，作為參比極，銀極的面積要盡可能大些，以降低電極表面的電流密度，減少陽極的極化現象，使其電極電位不受外加電壓的影響。金極為陰極，一般制成圓點狀，位于銀極的中央，電解反應即發生在金極上。
溶解氧電極的極化
使用或連續斷電5～10 分鐘以上時，與儀表連接好通電后所進行的是極化。以使電極里的化學體系達到平衡，降低零氧電流，使電極穩定。開始時，溶解氧電極的電流較大，按指數規律下降，6個小時后便處于穩定態，在此期間的顯示數據將逐漸降低，直到穩定。隨后才能進行標定。
極化過程需要6小時，先將電極與二次表正確連接，接通儀表電源即可。如果是關電時間不長，極化時間會短一些，較快的穩定。
