一、電熱鼓風干燥箱的結構

電熱鼓風干燥箱由箱體、電加熱鼓風系統、控溫系統三部分組成。

箱體由工作室和外箱殼組成，箱體外殼均采用鋼板表面噴塑處理。工作室按用戶要求分鏡面不銹鋼板和鍍鋅板制成。室內采用不銹鋼鋼絲制成的擱板高度可調。箱門上有大面積的雙層鋼化玻璃視察窗，能清晰觀察到箱內加熱干燥物品。工作室與箱門的結合部裝有耐熱硅橡膠密封圈，以保證工作室的密封性。電源開關、溫度顯示屏、溫度控制器、風機開關等均安裝在左側便于操作。

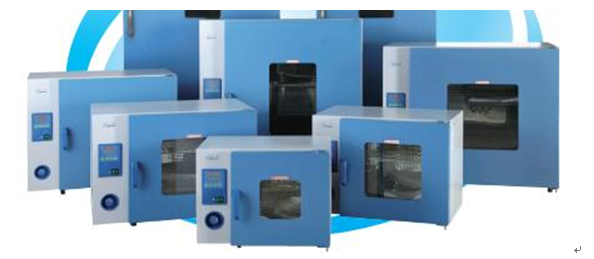

上海一恒DHG-9030A鼓風干燥箱

電加熱鼓風系統由風機、風道、電加熱件組成，電加熱管或電加熱絲、風機等部件安裝在工作室底部。

控溫系統由控溫儀、功率管(或電熱絲)、溫度傳感器組成。

二、電熱鼓風干燥箱使用前準備

1、干燥箱安放在室內干燥及水平處。

2、應在供電線路中安裝與設備相配電流的空氣開關一只，供此箱用，并用比電源線粗一倍的導線作接地線。

3、通電前，先檢查干燥箱的電氣性能，并應注意是否有斷路或漏電現象。

4、型號不一樣的干燥箱溫控儀型號有區別，使用前先確認溫控儀型號。智能PID控溫的控溫儀表，使用說明參考配使用說明書。普通數顯溫控儀，溫度的預置設定值，由設定電路設定器，(旋鈕)調查。

三、電熱鼓風干燥箱操作及要求

1、待一切準備就緒，可放入試品，關上箱門，必須同時旋開排氣閥，空隙約10m/m左右，此時即可接上電源，開始工作。

2、接上電源后，即可開啟2組加熱開關，再將控制儀表的按鍵設置你所需要的溫度即可。指示燈亮，同時可開啟鼓風機開關，使鼓風機工作。

3、當溫度升到所需的溫度時，指示燈滅。剛開始恒溫時可能會出現溫度繼續上升，此乃余熱影響，此現象約半小時左右會趨于穩定。在恒溫過程中，借助箱內控溫器自動控溫，不用人工管理。

4、恒溫時可關閉一組加熱開關，只留一組電熱器工作，以防功率過大，影響恒溫的靈敏度。

5、顯示器顯示當前溫度測量值還是設定值由測量，由設定選擇開關狀態決定，按下時顯示設定值，將預置旋鈕順時針方向，調節到預置值，再按一下，恢復顯示測量值。

6、欲觀察工作室試品情況，可開啟箱內，借箱內一玻璃門觀察之，但箱門以不常開啟為宜，以防影響恒溫，并且當溫度升到300℃時，開啟箱門可能會使玻璃門急驟冷卻而破裂。

7、不可任意卸下側門，擾亂或改變線路，唯當該箱發生故障時卸下側門，按線路逐一檢查。如有重大故障時可與生產廠家或經銷商聯系。

8、此箱為非防爆干燥箱，故帶有易燃揮發物品，切勿放入干燥箱內，以防發生爆炸。

9、每臺干燥箱附有試品擱板，注意每塊擱板的平均負荷，放置試品時切勿過密與超載，以防影響熱空氣對流。同時在工作室底部散熱板上不能放置試品以防過熱而損壞試品。

10、用戶使用該箱時，請同時閱讀說明書。
